Calcolatore delle clip QUADRO CLIP
Calcola il numero indicativo di clip per il fissaggio nascosto delle tavole. Il calcolo considera la disposizione di tavole e travetti e, nel progetto trasferito, anche le giunzioni di testa.
Vuoi iniziare qui?
Inserisci le dimensioni di base. Se trasferisci il progetto dal calcolatore della sottostruttura, considereremo anche la disposizione effettiva delle tavole e le giunzioni di testa.
Impostazioni del sistema
QUADRO CLIP crea un distacco di 9 mm tra tavola e travetto. QUADRO TAPE è larga 77 mm e lunga 20 m per rotolo. Per travetti in alluminio o WPC la fascia non è conteggiata.
La clip crea una fuga di base di 4 mm e un distacco di 9 mm dal travetto. Le viti sono incluse nella confezione completa.
Calcola il fissaggio con viti a vistaRiepilogo indicativo
| Materiale | Necessario | Da acquistare |
|---|
Piedini regolabili e supporti in gomma per la sottostruttura
Nel passo successivo calcolerai l’altezza della stratigrafia e il numero indicativo di piedini regolabili o supporti in gomma per i travetti. I dati su tavole, sottostruttura e montaggio saranno trasferiti automaticamente.
Vai ai piedini e ai supporti →Prodotti per il tuo calcolo
Il numero di confezioni è indicativo.
Come si ottiene la quantità?

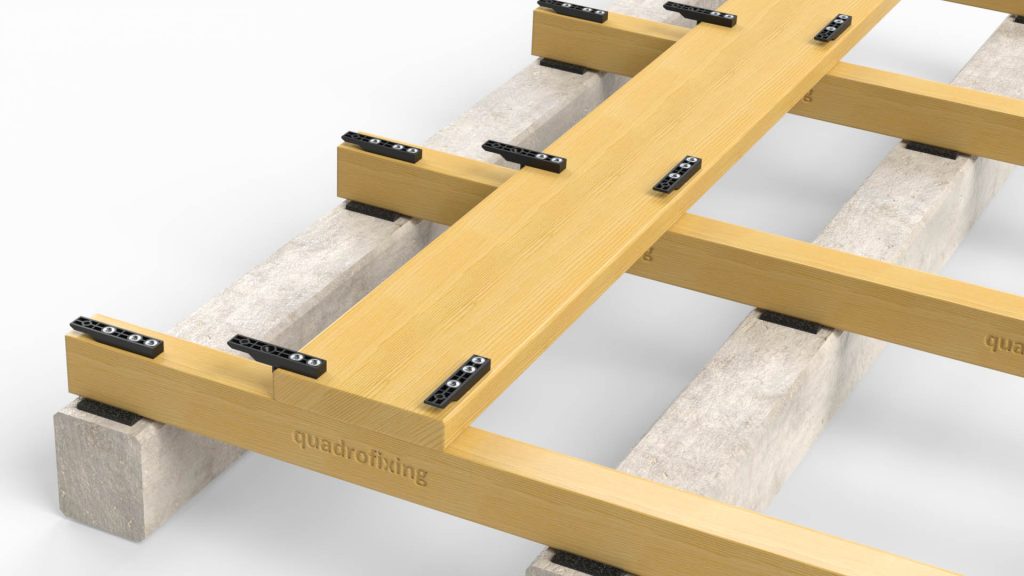

Lo schema mostra il principio: le file di tavole incrociano le linee dei travetti. Visualizza al massimo 6 file e 6 linee; il calcolo considera tutte quelle inserite.
Quante clip QUADRO CLIP servono?
La quantità dipende dal numero di file di tavole e di linee dei travetti. Le giunzioni di testa possono richiedere ulteriori punti di fissaggio; per questo è più preciso partire dal progetto delle tavole e della sottostruttura. Il risultato è arrotondato a confezioni da 200 clip. La confezione completa include anche le viti per le tavole e per i travetti in legno o alluminio previsti.
Quando è adatto il sistema?
QUADRO CLIP crea una fuga di 4 mm tra le tavole e un distacco di 9 mm dal travetto (specifiche del produttore QFX Europe). È adatto a determinate tavole in legno, soprattutto alle essenze più stabili dimensionalmente. Non lo consigliamo per WPC. Per essenze soggette a forti movimenti, come cumaru, massaranduba e robinia, non consigliamo questo fissaggio nascosto. Per ottenere una fuga di 5, 6 o 7 mm usa durante il montaggio il distanziatore di dilatazione Hapax Spacer. La clip non consente una fuga inferiore a 4 mm.
Montaggio della prima e dell’ultima fila
Le file esterne possono richiedere un fissaggio diverso dalle altre. Prima dell’ordine controlla i dettagli di inizio, fine e giunzioni di testa. Può aiutarti la nostra guida al montaggio QUADRO CLIP.
